WERFELI (Suisse)

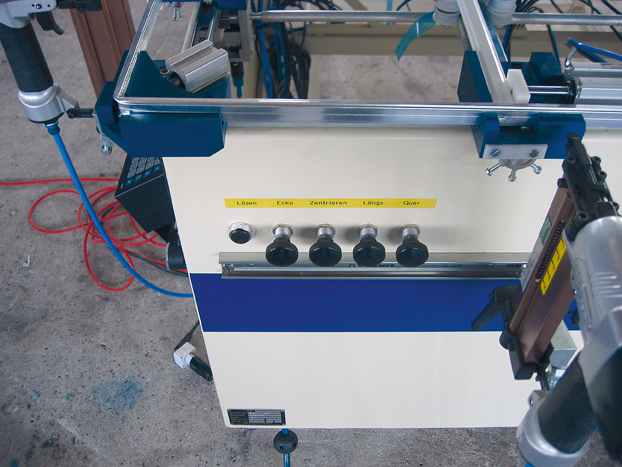

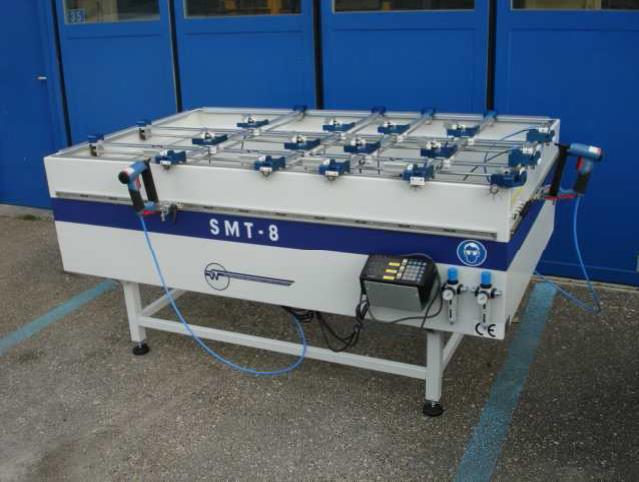

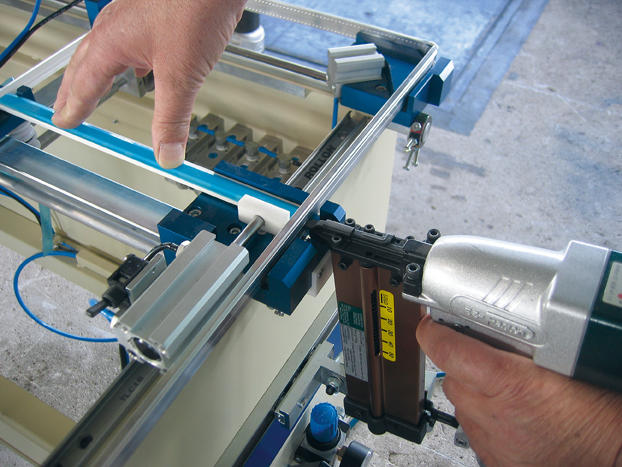

La table d’agrafage « SMT » est la solution idéale pour assembler parfaitement des grilles de fenêtre. Le montage de grilles dans des angles précis et parfaitement parallèle devient un standard pour la SMT-8. Un système détectant la position réelle s'assure que l'on centre précisément chaque grille. La SMT peut accepter tous les types de croisillons de petits bois dorés 8 x 26 aux profils standard 8 x 45 sans aucun changement de pièces.

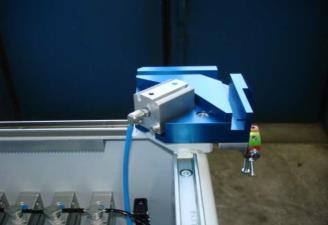

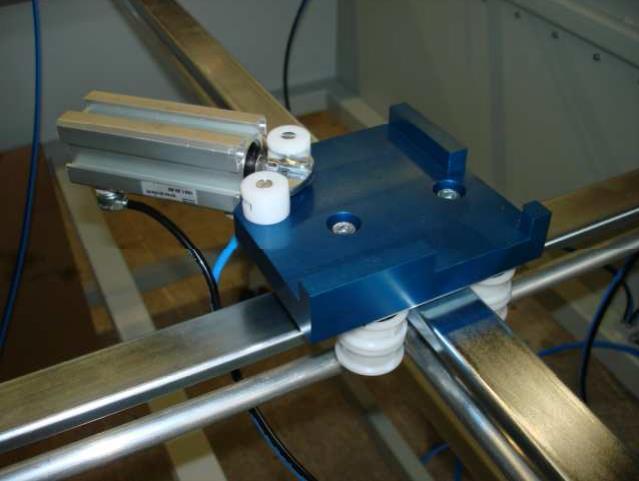

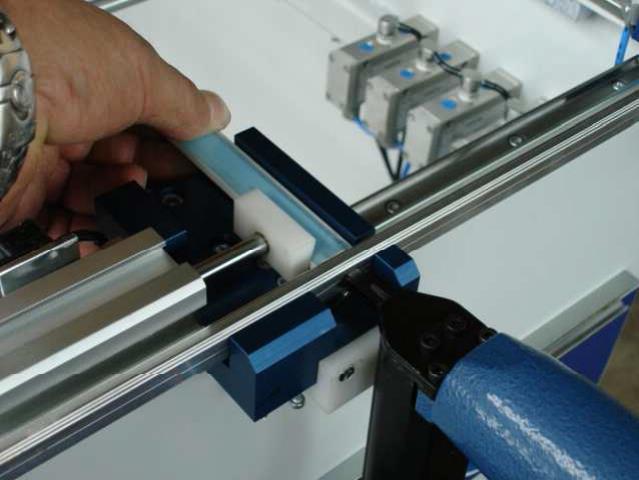

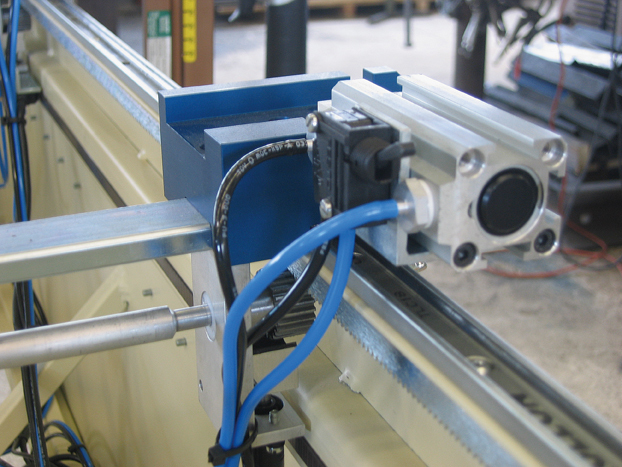

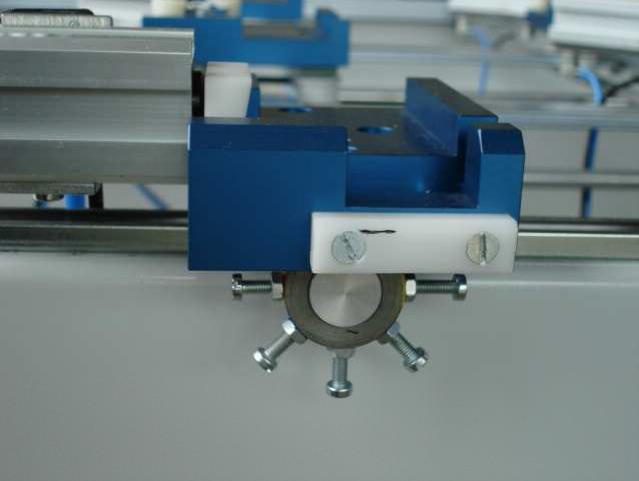

Même asymétriquement des grilles peuvent êtres produites très vite et très précisément. Les arrêts de revolver définis d'avance permettent de définir 8 positions différentes. Les attaches sont montées sur des rails et peuvent être ajustées selon la distance entre les barres.

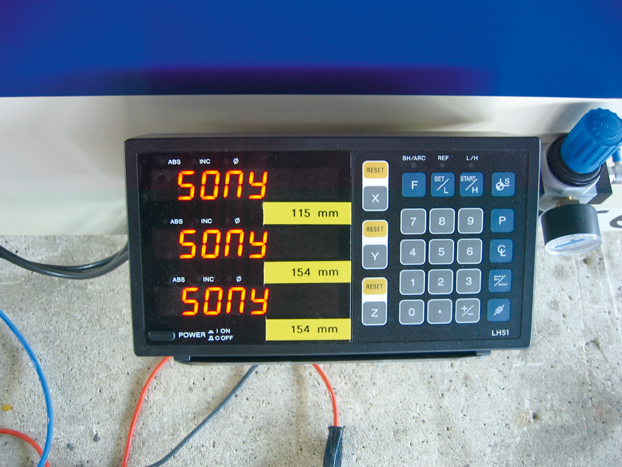

La « SMT-8 » vous permet de monter jusqu'à 100 grilles par heure et est équipée d'une unité de mesure numérique électronique avec des dimensions absolues et relatives pour mettre des barres verticales seules dans un cadre d'entretoise.

Ordre d'options :

-         SMT-6 (3 horizontal, 2 profils verticaux)

-         SMT-8 (4 horizontal, 2 profils verticaux)

-         SMT-10 (5 horizontal, 2 profils verticaux)

Options : approprié pour grilles dorées avec unité de mesure électronique.

La fraiseuse « SAF-3 » a des fonctions d’outil de très haute productivité (approximativement 15 secondes par cycle). L’outil peut être changé dans un temps très court (½ minute), permettant par conséquent aux largeurs de barres de sections différentes d'être usinées sans perte de temps. L'opération très simple et la conception compacte sont les nouveaux avantages de cette nouvelle technologie.

L'usinage complet signifie qu'aucun réusinage n'est exigé et la section de la barre peut être plus loin traitée immédiatement.

L'usinage vertical des sections de barres permet à la machine de fonctionner facilement dans des conditions d’espace étroit. Le seul facteur qui doit être pris en considération est la hauteur de pièce. Hauteur de machine : approximativement 1 m + longueur de barres.

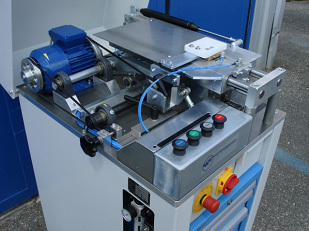

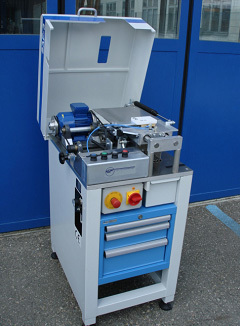

A/ La fraiseuse « NEW ECONOMIC » est idéale pour effectuer le fraisage des sections de barres de croisillons, mais aussi pour produire des formes spéciales.

Le chevauchement de la coupe de forme autographique est éminemment approprié pour des angles divers entre 30° et 90° et des joints asymétriques. Les fonctions standard de la fraiseuse incluent aussi des coupes à la longueur avec divers angles.

Les ouvertures de fente pour la tige de connexion de 30° à 90° sont aussi coupées sur cette machine.

B/ Avec « NEW ECONOMIC », vous avez 3 fonctions différentes entièrement fonctionnelles à portée de main.

Ces 3 fonctions sont :

1. Le sciage

- coupe des barres à la longueur

- coupe des angles de 30° et 90°

2. L’encochage

- coupe de l’encoche pour la tige

3. Le fraisage

- fraisage d’embouts à 90°

- fraisage d’embouts de 30° à 90°

C/ En option, un système d'arrêt électronique représentant une exactitude dimensionnelle plus haute peut être adapté. Le micro-ajustement d'axe de « jumeau » empêche le besoin de l'insertion importune dans le cas de tolérances de livraison ou des profils recouverts différemment de laque ou renolit.

Il est possible d'exécuter 50 coupes par heure.

Avec « L'ECONOMIC », vous pouvez traiter tous les types de profils, toutes les épaisseurs de parois.

Les petits bois dorés, les « ADRIA » d’épaisseur 0,4 mm, les profils renolit ou 1 face laquée + 1 face renolit, seule la coupe de 45 mm de large est impossible.

Les bavures produites en coupant sont enlevées aisément et en quelques secondes avec le système de finition inclus.
