Hornos Industriales PUJOL (Espagne)
LAM-PRO TECHNOLOGIE "No Clean-No Distortion"

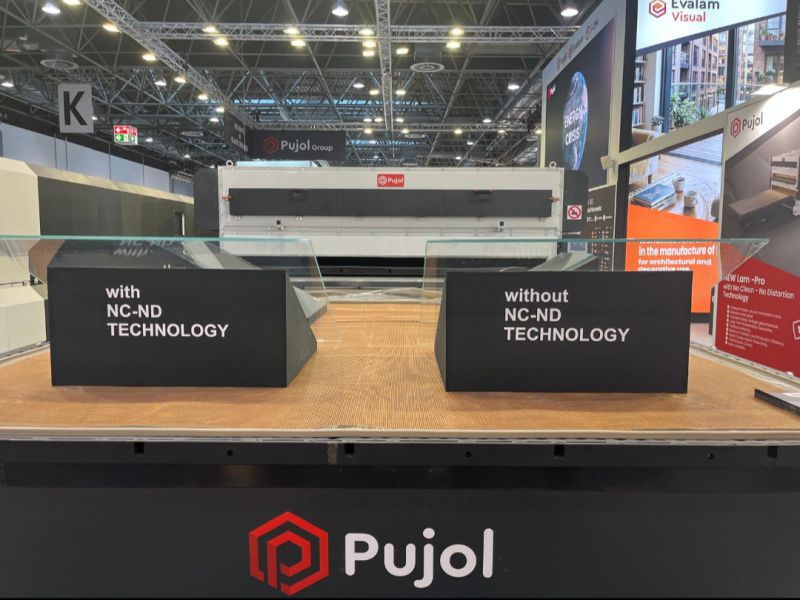

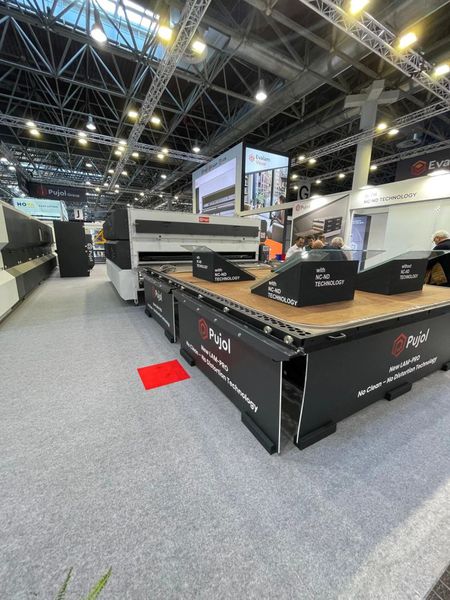

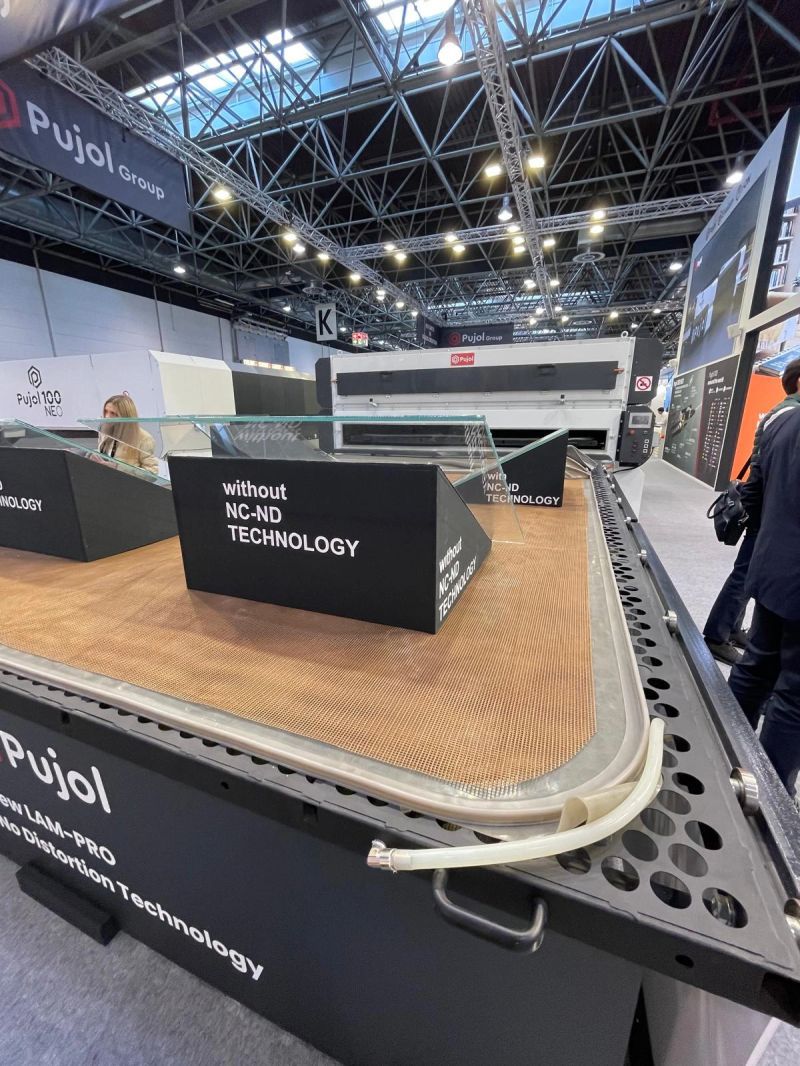

Stand Pujol - Glasstec 2026

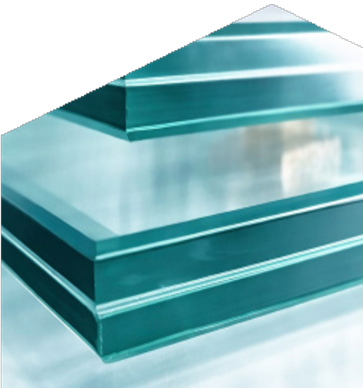

La technologie « No Clean-No Distortion » du four de laminage LAM-PRO de PUJOL vise à obtenir un verre feuilleté de haute qualité optique, tout en réduisant les opérations de nettoyage des bords après fabrication.
Elle repose notamment sur la conception de la poche à vide utilisée pour le laminage, associée à un chauffage homogène et à une maîtrise des contraintes exercées sur le verre.
No Clean : moins de nettoyage
Le système de poche à vide breveté dans sa conception périphérique, en forme de Ω, vise à limiter les débordements de film EVA sur les bords du verre. Cela réduit les résidus à éliminer après le cycle de laminage et donc le temps de finition manuelle.
No Distortion : moins de déformations optiques
La poche à vide est conçue pour mieux répartir les contraintes sur les bords du vitrage. Elle contribue ainsi à limiter les déformations, les effets de cintrage indésirables et les défauts optiques qui peuvent apparaître pendant la lamination.
Gamme de produits :

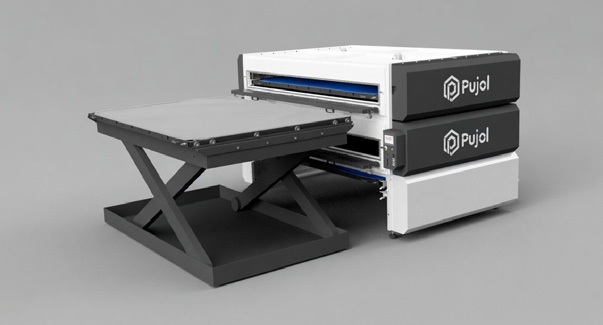

LAM-PRO UNO
|
Dimensions |
Ecran tactile |
Nombre de chambres |
Nombre de plateaux/étagères |
Puissance installée |
Longueur max. du verre |
Largeur max. du verre |
|
32x23 |
Option |
1 |
1 |
25 KW |
30/28 |
20/21 |
|
46x30 |
Option |
1 |
1 |
49 KW |
44/42 |
25/28 |
|
64x32 |
Option |
1 |
1 |
75 KW |
62/60 |
27/30 |
LAM-PRO DUO
|
Dimensions |
Ecran tactile |
Nombre de chambres |
Nombre de plateaux/étagères |
Puissance installée |
Longueur max. du verre |
Largeur max. du verre |
|
32x23 |
Oui |
2 indép. |
2 |
51 KW |
30/28 |
20/21 |
|
46x30 |
Oui |
2 indép. |
2 |
100 KW |
44/42 |
25/28 |
|
64x32 |
Oui |
2 indép. |
2 |
150 KW |
62/60 |
27/30 |
LAM-PRO TETRA
|
Dimensions |
Ecran tactile |
Nombre de chambres |
Nombre de plateaux/étagères |
Puissance installée |
Longueur max. du verre |
Largeur max. du verre |
|
32x23 |
Oui |
4 indép. |
4 |
106 KW |
30/28 |
20/21 |
|
46x30 |
Oui |
4 indép. |
4 |
205 KW |
44/42 |
25/28 |
|
64x32 |
Oui |
4 indép. |
4 |
315 KW |
62/60 |
27/30 |
LAM-PRO TOP DUO
|
Dimensions |
Ecran tactile |
Nombre de chambres |
Nombre de plateaux/étagères |
Puissance installée |
Longueur max. du verre |
Largeur max. du verre |
|
32x23 |
Oui |
2 indép. |
3 |
57 KW |
30/28 |
20/21 |
|
46x30 |
Oui |
2 indép. |
3 |
105 KW |
44/42 |
25/28 |
|
64x32 |
Oui |
2 indép. |
3 |
159 KW |
62/60 |
27/30 |

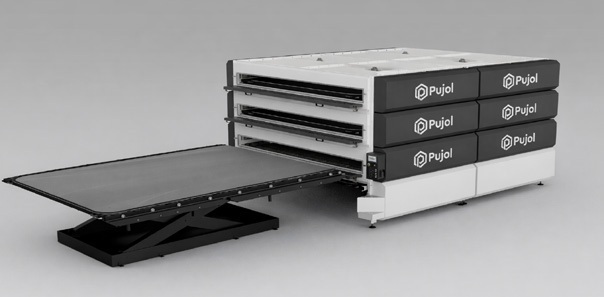

LAM-PRO TOP TRIO
|
Dimensions |
Ecran tactile |
Nombre de chambres |
Nombre de plateaux/étagères |
Puissance installée |
Longueur max. du verre |
Largeur max. du verre |
|
32x23 |
Oui |
3 indép. |
4 |
81 KW |
30/28 |
20/21 |
|
46x30 |
Oui |
3 indép. |
4 |
154 KW |
44/42 |
25/28 |
|
64x32 |
Oui |
3 indép. |
4 |
233 KW |
62/60 |
27/30 |

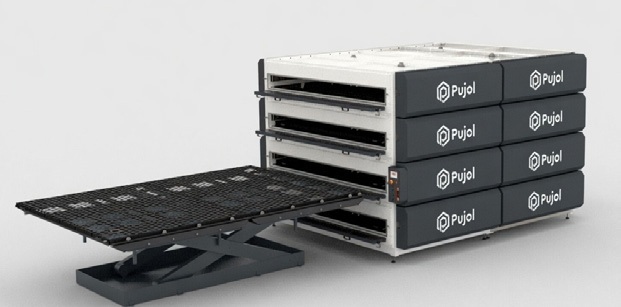

LAM-PRO TOP TETRA
|
Dimensions |
Ecran tactile |
Nombre de chambres |
Nombre de plateaux/étagères |
Puissance installée |
Longueur max. du verre |
Largeur max. du verre |
|
32x23 |
Oui |
4 indép. |
5 |
107 KW |
30/28 |
20/21 |
|
46x30 |
Oui |
4 indép. |
5 |
206 KW |
44/42 |
25/28 |
|
64x32 |
Oui |
4 indép. |
5 |
316 KW |
62/60 |
27/30 |
Chambre de cintrage en option
Une alternative plus efficace à l'autoclave
LAM-PRO est la solution proposée par PUJOL pour faire passer le laminage du verre à un niveau supérieur en termes d’efficacité, de flexibilité et de qualité.
Une technologie de pointe qui permet à tout transformateur de verre de rivaliser directement avec les systèmes traditionnels à autoclave et à PVB, en optimisant les processus de production tout en
s’adaptant aux exigences en constante évolution du marché.
Plus de productivité. Plus de flexibilité. Une qualité optimale.
Avantages du LAM-PRO
- Uniformité thermique : système de convection à turbine Pujol + rayonnement à double couche pour une répartition homogène de la chaleur et des résultats constants à chaque cycle.
- Flexibilité et efficacité de production maximales : chambres indépendantes pour des cycles plus rapides, une utilisation plus efficace de l’énergie et une qualité de laminage constante.
- Cycles plus rapides, productivité accrue : le refroidissement accéléré réduit les temps de cycle et augmente la capacité de production. Les modèles TOP, dotés d’un pré-vide et d’un refroidissement ultra-rapide, offrent un débit encore plus élevé.
- Contrôle total du processus : un logiciel compatible avec l’Industrie 4.0 permet la surveillance à distance, la traçabilité complète des cycles et une assistance technique en temps réel, tout en permettant l’intégration de fonctionnalités de l’Industrie 5.0.
- Plus de polyvalence : chambres en option pour le verre bombé avec une flèche standard de 500 mm (autres dimensions disponibles en option). Système de manutention ergonomique offrant une plus grande flexibilité de production et améliorant le confort de l’opérateur.

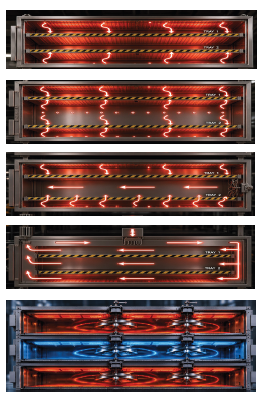

Uniformité
Rayonnement périphérique pur (non uniforme)
Δ > Plateau 1/Plateau 2 = ±20 °C
Le pire
Rayonnement distribué pur
Δ > Plateau 1/Plateau 2 = ±15 °C
Rayonnement + convection non uniforme
Δ > Plateau 1/Plateau 2 = ±12 °C
Convection totale
Cycles plus longs pour une uniformité d'avant en arrière
Δ > Plateau 1/Plateau 2 = ±5 °C
Rayonnement et convection Optimal
dans une chambre indépendante
Δ > Plateau 1/Plateau 2 = ±2,5 °C

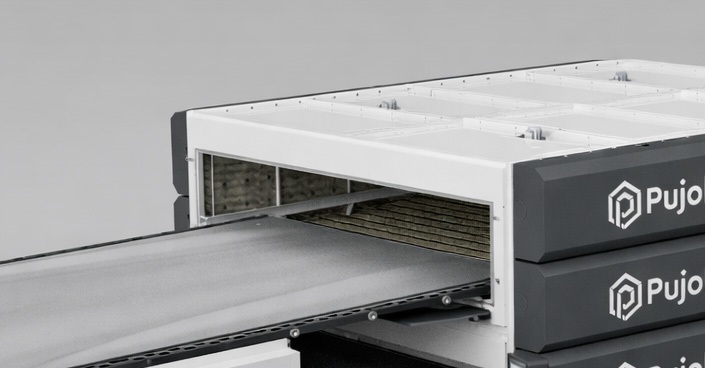

Chambres indépendantes avec convection vers le haut et double rayonnement
Une meilleure uniformité / Des cycles plus courts / Une production accrue / Une consommation réduite et une plus grande flexibilité

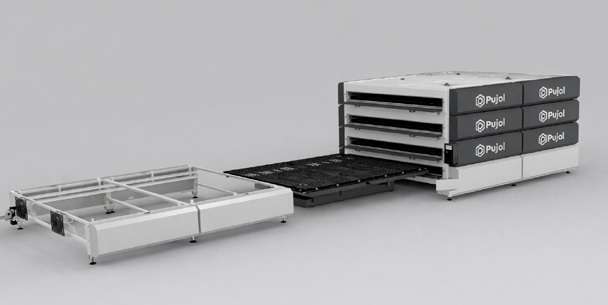

Evolutivité
Une solution évolutive. Evolue au rythme de votre demande.
Une solution évolutive qui vous permet de commencer avec la capacité dont vous avez besoin aujourd'hui et de l'étendre à mesure que votre demande augmente.
Vous investissez aujourd’hui dans une solution conçue pour une croissance illimitée demain.

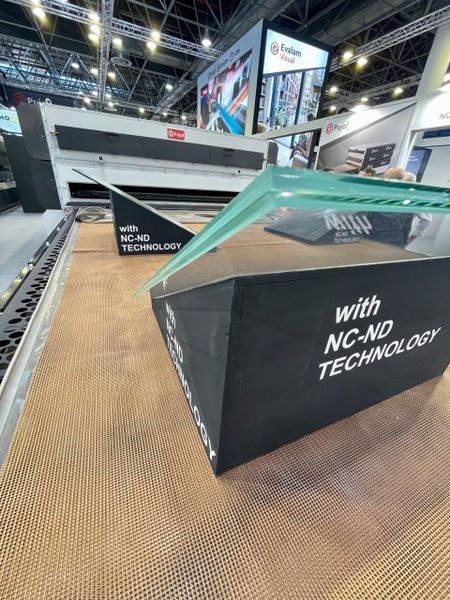

Technologie "No Clean-No Distortion"
Tous les fours LAM PRO intègrent la technologie exclusive « No Clean No Distortion » (technologie NC–ND), qui élimine les opérations de nettoyage et réduit les distorsions, optimisant ainsi la productivité, la qualité optique et les coûts d'exploitation.
Leur système technique avancé assure un contrôle précis de l'encapsulant tout au long du cycle, garantissant des résultats fiables même dans les applications les plus exigeantes.
- Élimination totale des coûts post-laminage.
Amélioration de la qualité optique du verre feuilleté
- Réduction totale des effectifs nécessaires au processus de nettoyage des bords
Verre sans distorsion, y compris au niveau des bords du verre fin et lors de l’utilisation de couches intermédiaires colorées.
Parfaitement adapté aux applications à forte valeur ajoutée, telles que le verre électrochrome, le BIPV, le PDLC et d’autres solutions de vitrage avancées.
- Une seule technologie. Plusieurs épaisseurs de verre
Une solution de laminage polyvalente conçue pour traiter plusieurs épaisseurs de verre, offrant une qualité et des performances constantes sur une large gamme d’applications.
- Garantie de répétabilité à long terme
Des résultats de laminage constants et reproductibles dans le temps, garantissant une qualité stable et des performances de production fiables.
